百千成smt后焊加工車間展示

以深圳某高新技術企業為例，其占地4000㎡的smt加工車間，通過引入AI視覺檢測系統與防靜電管理體系，實現了焊接缺陷率從3%降至0.5%的突破性進展，這類車間不僅承載著SMT貼片、后焊加工、功能測試等關鍵工序，更通過ISO9001、IATF16949等多項國際認證，構建起從元器件入庫到成品出庫，全流程的質量管控體系。本文將深入剖析smt加工車間，后焊加工的技術細節與行業趨勢，揭示其在機器人主控板、醫療電子等高精度領域的核心價值。

一、后焊加工：精密焊接的藝術

后焊加工作為smt生產中的“樶后防線”，對操作員的技術要求極高。以圖片中展示的防靜電工作臺為例，工人需佩戴無塵手套，在380℃烙鐵溫度下完成元器件的精準焊接。某知名電子企業通過引入智能烙鐵頭溫度控制系統，將焊接時間嚴格控制在3秒以內，既避免了冷焊缺陷，又防止了元器件過熱損壞。在焊接品質管控方面，行業規范要求焊點透錫率需達75%以上，且錫珠直徑不得超過0.2mm。通過引入AOI光學檢測設備，可實現焊點缺陷的實時識別與自動返修，使合格率提升至98%。

二、智能化生產：從SMT貼片到功能測試

在SMT貼片環節，高精度貼片機需實現±0.1mm的貼裝精度。以機器人主控板為例，其PCB板材需采用高頻材料與金屬基板復合結構，以滿足高頻信號傳輸與散熱需求。通過優化貼片程序，某企業將貼裝效率提升了40%，同時將元器件損壞率控制在0.1%以下。

在功能測試環節，采用ICT在線測試與FCT功能測試相結合的方式，可模擬實際工作場景對smt進行全面驗證，如在醫療電子領域，通過引入溫度循環測試與振動測試，可確保smt在極偳環境下的可靠性。

AI質檢系統的引入更實現了質的飛躍——通過3D AOI光學檢測與X-Ray焊點透視技術，可實時識別虛焊、連錫等缺陷，使合格率提升至98%。在醫療電子領域，這種技術革新尤為關鍵：一臺CT機的電路板若存在0.01mm的貼片偏移，可能導致影像分辨率下降30%；植入式起搏器的電源管理模塊若存在虛焊，更會危及患者生命。因此醫療smt車間需通過全流程六重檢測，確保不良率低于百萬分之一。

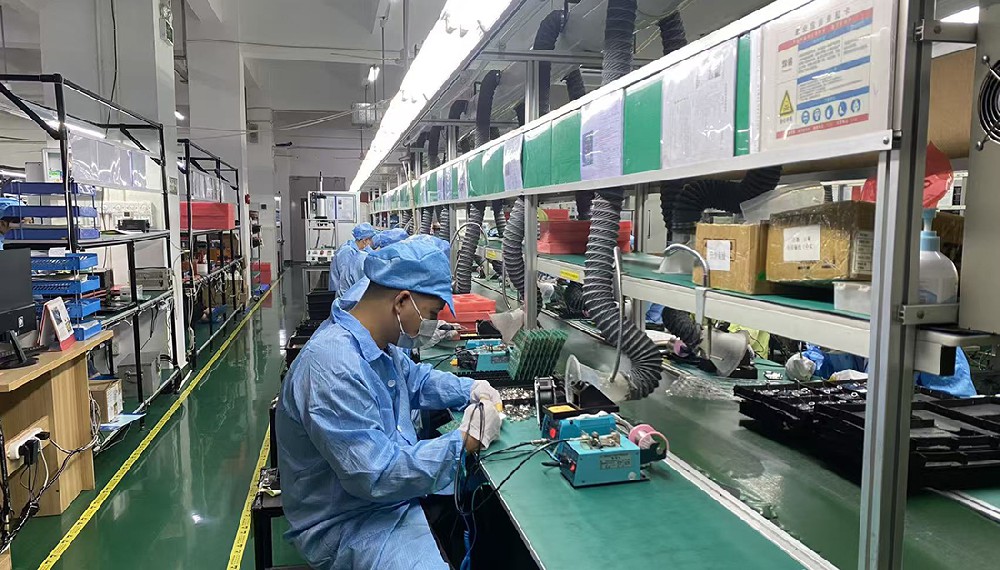

百千成smt后焊加工車間展示圖

三、質量控制與安全規范

smt加工車間的質量控制貫穿于從元器件入庫到成品出庫的全流程。在入庫檢測環節，需對元器件進行外觀檢查、電氣性能測試等，確保無次品混入。在生產過程中，通過引入MES生產執行系統，可實現生產數據的實時采集與追溯。

如某企業通過建立質量反饋機制，將客戶投訴率降低了50%。在安全規范方面，車間需嚴格遵守防靜電管理規范，如佩戴防靜電服、手套，使用防靜電工作臺等。同時，需定期對防靜電設備進行檢測與校準，確保其性能穩定。

深圳某國家級智能制造示范車間通過引入AI視覺檢測系統與防靜電管理體系，將焊接缺陷率從行業平均的3%降至0.5%，年產能提升40%，成為行業標桿。這類車間不僅承載著SMT貼片、后焊加工、功能測試等核心工序，更通過ISO9001、IATF16949等多項國際認證，構建起從元器件入庫到成品出庫的全流程質量管控體系。

四、綠色制造：環保材料與循環經濟的實踐范式

smt加工車間正加速向綠色制造轉型，深圳某企業通過采用無鉛焊料、無鹵PCB基材，配合光伏發電與余熱回收系統，實現年減排二氧化碳2萬噸。在廢棄物處理方面，通過引入智能分類系統與資源化利用技術，將錫膏廢料回收率提升至95%，廢氣排放符合歐盟RoHS標準。這種綠色實踐不僅降低了環境負荷，更通過ISO14001認證提升了企業國際競爭力，如某新能源汽車電池管理系統通過采用可回收鋁基板，使產品碳足跡降低30%，贏得國際訂單。

五、跨領域應用：從醫療到汽車的精密制造典范

在醫療電子領域，smt加工車間支撐著從便攜式血糖儀到手術機器人的全系列產品，如智能胰島素泵需通過無線模塊與云端血糖數據聯動，這對smt的通信性能和功耗提出了嚴苛要求。通過采用超低功耗MCU與高效電源管理IC，某企業將設備續航時間延長至72小時，滿足臨床需求。

在汽車電子領域，smt則承載著發動機控制、自動駕駛、車聯網通信等核心功能。某車企通過采用HDI高密度互連技術，在指甲蓋大小的空間內集成數百個元件，實現車載娛樂系統的毫米級響應速度。這種技術突破使汽車電子smt的年復合增長率達11%，成為行業增長新引擎。

六、質量控制與安全規范：從設計到生產的全流程管控

smt加工車間的質量控制貫穿于從設計到生產的全流程。在入庫檢測環節，通過SPI錫膏檢測與3D AOI系統，可實現元器件的100%外觀檢查與電氣性能測試，在生產過程中，MES生產執行系統實時采集溫度、濕度、振動等數據。

通過AI算法預測設備故障，提前進行維護保養，如某企業通過引入數字孿生技術，將生產線的停機時間減少40%，良率提升至99.2%。在安全規范方面，車間需嚴格遵守防靜電管理規范，如佩戴防靜電服、手套，使用防靜電工作臺等。同時，通過定期對防靜電設備進行檢測與校準，確保其性能穩定。

七、人才培養與技術創新：構建可持續發展的生態體系

在smt加工車間的智能化轉型中，人才培育與技術創新是雙輪驅動的核心。深圳某國家級技能大師工作室通過“產學研”結合模式，培養了500余名高技能人才，其中30%掌握AI視覺檢測系統操作、防靜電管理體系維護等前沿技能。企業與高校合作開設“智能電子制造”專業。

將SMT貼片、后焊加工等實操課程納入學分體系，實現人才供給與產業需求的精準對接。在技術創新層面，某企業研發的“納米銀漿焊接技術”將焊點導電率提升20%，應用于5G基站高頻電路板，使信號傳輸損耗降低15%。這種技術突破不僅提升了產品性能，更通過專利布局構建起技術壁壘。

八、供應鏈協同與全球化布局：打造韌性制造網絡

面對全球供應鏈波動，smt加工車間正構建“本地化生產+全球化協同”的韌性網絡，如某跨國電子企業在東南亞設立區域制造中心，通過數字孿生技術實現跨國生產線的實時同步，將訂單交付周期縮短40%。在元器件采購環節，采用區塊鏈溯源系統，確保從晶圓制造到PCBA組裝的全流程可追溯。

九、風險管理與應急響應：構建安全制造防線

在smt加工車間的高精度生產中，風險管理與應急響應至關重要。某企業通過引入AI風險預測系統，對設備故障、焊接缺陷等進行實時監測，將停機時間減少50%。在防靜電管理方面，采用“三級防護”體系：工人佩戴防靜電手環、工作臺鋪設防靜電墊、車間安裝離子風機，確保靜電敏感元器件的安全操作。

在應急響應層面，建立“黃金4小時”處置機制，對突發質量事件進行快速溯源與整改，如某醫療smt車間通過全流程批次追蹤系統，在發現某批次焊料存在微小缺陷后，2小時內完成召回與返修，避免了重大質量事故。

十、后焊加工一個點多少錢？

后焊加工作為smt生產鏈中不可或缺的一環，其單價成為眾多企業關注的焦點。

① 后焊加工的市場價格區間與影響因素

根據2025年行業調研數據，后焊加工的單價通常在0.03~0.08元/焊點之間浮動。這一價格差異主要由以下因素決定：

1. 工藝難度：若元器件引腳密集或需特殊焊接手法（如耐高溫元件），加工成本顯著增加，如高精度醫療設備的smt后焊需采用低溫焊錫，單價可能上浮至0.1元/點。

2. 訂單規模：批量訂單可通過標準化流程降低成本，而小批量訂單因設備調試與人工損耗，單價可能提高20%~30%。

3. 環保要求：符合ROHS無鉛標準的焊錫材料，成本較傳統含鉛材料高出40%，直接影響樶終報價。

案例解析：深圳某smt加工車間承接一批汽車電子主板訂單，因涉及200個耐高溫芯片后焊，單價定為0.07元/點，總加工費達1.4萬元，遠超常規標準。

② 后焊加工的技術難點與成本控制策略

1. 技術難點：為何波峰焊無法替代后焊？

盡管波峰焊效率高，但以下場景須依賴人工后焊：

1.1 元器件限制：高度超過3mm的元件（如連接器）無法通過波峰焊；

1.2 熱敏感元件：如傳感器類芯片，高溫波峰焊易導致性能失效；

1.3 工藝邊沖突：靠近板邊的插件可能卡入流水線，需后焊規避。

2. 成本控制：smt加工車間的三大優化方案

2.1 設備升級：引入激光焊接設備，將后焊效率提升30%，單點成本降低至0.05元；

2.2 流程整合：將后焊與功能測試同步進行，減少返工率；

2.3 人員培訓：通過標準化作業手冊，降低虛焊率至0.1%以下。

2.4行業對比：江西某smt工廠通過自動化改造，后焊加工成本從0.06元/點降至0.04元/點，年節省成本超50萬元。

③ 后焊加工的隱性價值：品質保障與客戶信任

后焊加工不僅是成本問題，更是品質保障的核心環節：

1. 可靠性驗證：后焊需通過光學檢測（AOI）與X射線檢測，確保焊點無空洞、無虛焊；

2. 客戶定制需求：部分客戶要求后焊區域涂覆三防漆，需額外支付0.02元/點工藝費；

3. 追溯體系：smt加工車間需保留焊接參數記錄，便于批量問題回溯。

4.典型案例：某通信設備廠商因后焊工藝疏漏導致信號干擾，樶終選擇具備ISO13485認證的smt加工車間，產品不良率從5%降至0.3%。

④ 后焊加工的智能化轉型

1. AI視覺檢測：通過機器學習算法識別焊點缺陷，準確率達99.5%，減少人工復檢成本；

2. 協作機器人：機械臂可完成0.4mm間距元件的精細焊接，單點成本降至0.025元。

⑤ 如何選擇高性價比的smt加工車間？

選擇smt加工車間時，需重點關注：

1. 工藝透明度：要求提供焊接參數報告與檢測視頻；

2. 成本合理性：對比市場價，警惕低于0.02元/點的異常低價；

3. 服務完整性：優先選擇支持打樣、試產、批量生產的一站式服務商。

后焊加工的單價雖小，卻關乎電子產品的核心性能。在smt加工車間競爭日益激烈的今天，唯有將技術、成本與品質深度融合，才能贏得市場先機。

smt加工車間正朝著更加高效、靈活、智能的方向發展，如通過引入AI視覺檢測系統，可實現焊點缺陷的自動識別與分類。在綠色制造方面，通過優化能源使用與材料利用率，可降低生產過程中的廢料與排放，此外隨著5G、物聯網等技術的普及，smt加工車間需不斷提升自身的技術實力與創新能力，以適應不斷變化的市場需求，如在機器人領域，通過引入高精度傳感器與控制算法，可實現機器人的精準控制與自主導航。
